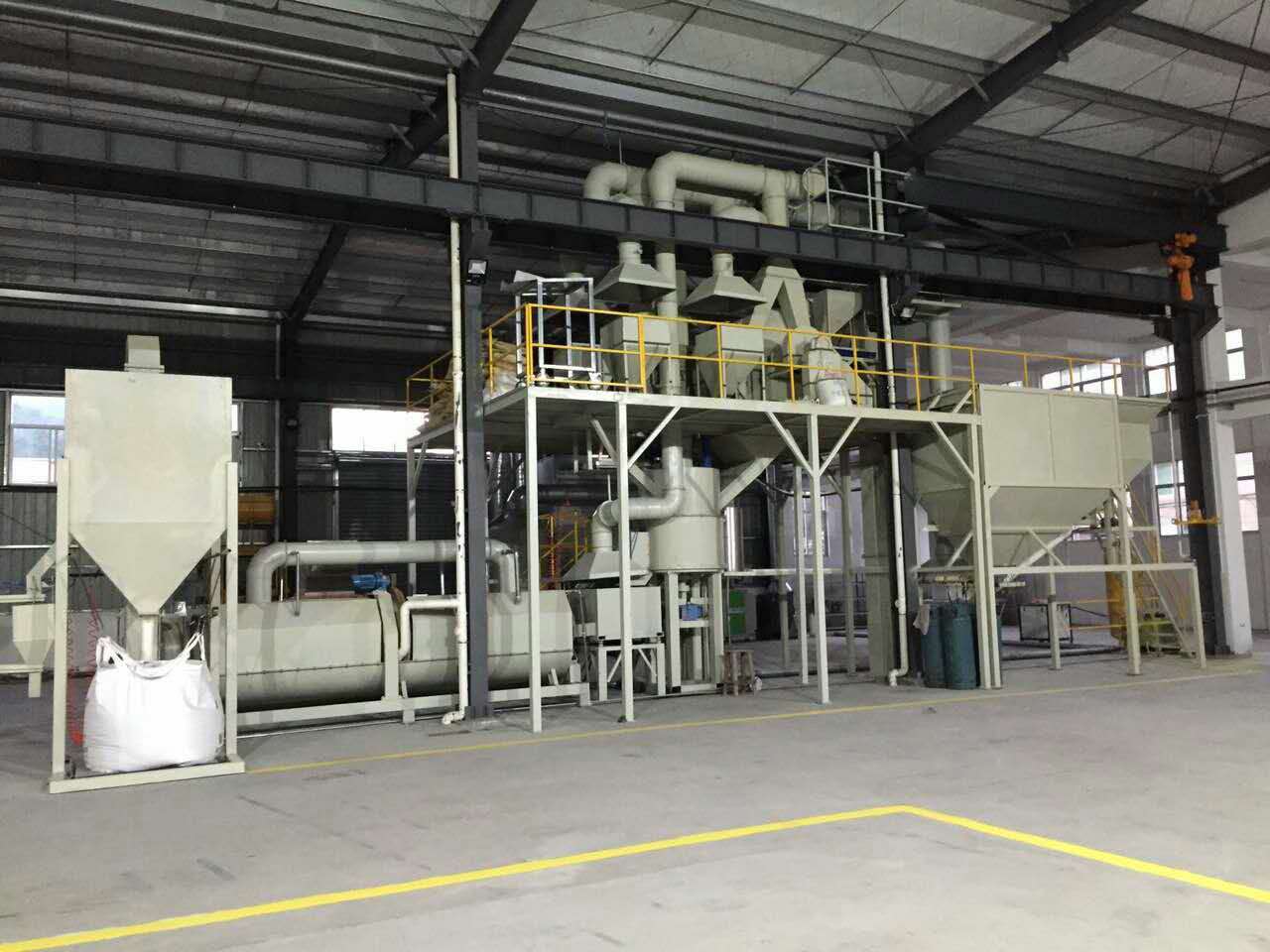

全自动覆膜砂生产线

覆膜砂再生生产线设备

覆膜砂生产线

产品名称:热法覆膜砂设备
覆膜砂设备介绍
    • 覆膜砂完整生产线
    • 产品信息
    • 名称: 覆膜砂生产线
    • 型号: 燃气火焰直喷式
    • 货号: DZT-300rq
    • 燃料: 天然气
    • 生产线包含设备: 斗式提升机*2 称量斗*1 燃烧炉*1 混砂机*1 振动冷却床*1 5t成品料仓*1
    • 产品特点
    • 引进国际最新进技术,开发火焰直喷式覆膜砂生产线,2~3min一炉,减少了热传导的时间,相对于原始加热方式热交效率增加65%,独特的混沙搅笼使沙子在炉腔内呈瀑布式分散受热更均匀。极大的提高生产效率,全自动控制升温,并添加可拓展性自动封包与自动化码垛系统。


























单体特写

斗提机      燃烧炉    震动冷却床
斗式提升机                                                   燃烧炉                                                        震动冷却床

混砂机    成品料仓|计量斗    成品料仓|计量斗
混砂机                                                          5t储料仓                                                      称量斗





(更多图拍请看公司相册,或登录公司主页普日机械www.purijixe.com







产品介绍

一、生产量(生产效率):



一次加料:300Kg,每生产一炉用时3min,每小时6吨采用直接加热模式,减少了热传导的时间,加快了沙子的升温过程,超大炉腔可

加热更多的沙子,独特的混沙搅笼使沙子在炉腔内呈瀑布式分散受热更均匀。极

大的提高生产效率。全自动覆膜砂设备仅需1人即可满足整条生产线的生产



二、加热方式:



直喷式加热方式。目前大部分加热方式是间接加热,燃料燃烧后,通过导热介质传导,然后加

热沙子。燃烧后热量经过传导后损失比较严重(利用率约30%~40%极大的浪费能源且受热不

均匀。而直喷式加热方式是燃料经过燃烧后直接加热沙子,减少的能量的损失

(利用率达100%),独特的混沙搅笼使沙子在炉腔内呈瀑布式分散受热更均匀







三、燃料:



 我公司燃烧器采用的是意大利百得燃烧器,主要燃料。(天然气煤或制气)比煤的优点有

1. 要比相同质量的煤释放更多的能量。

2. 燃烧只释放二氧化碳和水蒸汽,而煤杂质中含有硫,燃烧产生二氧化硫的污染气体,

还有粉尘和固体废弃物。

3. 成本低。

四、自动计量装置:

增加自动计量装置(精度:0.1kg)当计量斗中沙子重量达到设定值,提升机自动停止工

作。自动抽出插板,沙子流进加热炉中,使每次加热的沙子的重量相同。在混砂机中加

入相同的配方的树脂等材料,生产出来的覆膜砂质量均衡。保证了产品质量。



五、我公司独有改进:

1. 混砂机在靠下的位置家装热电偶,方便检测沙子的实际温度。更好的控制沙子覆膜的温度。

2. 混砂机部分上改造。因力量过大容易使沙膜破碎。故将上部分重新设定为了使沙子在

里面更好的分散。加大产品质量。

3. 冷却床加装风口。出风口安装风道,保证有一定风压,可以吧沙子吹起来。起到风冷水冷的效果。

4. 带水冷却系统的行星转子式混砂机。行星转子式混砂机,再机腔内沙子呈瀑布状分散,

使沙子表面覆膜均匀,增加水冷系统,强化树脂覆膜后的冷却过程,提高了覆膜质量。

5. 冷却床,采用水冷和直接风冷两种冷却相结合的方式。提高了冷却效果。经过整条生

产线覆膜砂的温都不高于50℃。可直接装袋,用于生产、储存。

6. 配件质量优良,选用意大利百得燃烧器,燃烧效果好质量稳定。



六、 PR-30t型覆膜砂生产线标准内容



名称

数量

备注

皮带斗提机

2

普日机械

称量斗

1

300KG,普日机械

加热炉

1

300KG普日机械

加热器

1

意大利百得

混砂机

1

普日机械

混沙筛

1

普日机械

沸腾冷却床

1

普日机械

覆膜砂库

1

普日机械

覆膜砂技术生产工艺指导

1

可提供客户生产所需覆膜砂技术工艺





七、 交钥匙工程:

我公司承诺,凡采购我公司整条覆膜砂生产线客户,提供客户覆膜砂生产线布置安排设计,

产品作业指导,技术咨询,产品工艺配方,行业信息咨询。



产品系列
  •  非标覆膜砂生产线

  •  自动化覆膜砂生产线



品尺寸参考图

QQ截图20130925103012





种类名称 功率
斗提机  700 mm  320 mm 7000 mm

 2.2 kw

燃烧炉  3000 mm 1500 mm  2200 mm 5.5 kw
混砂机 1600 mm 1200 mm  2400  mm 37 kw
震动冷却床 6000 mm  700mm 1700  mm  0.75*2kw
